TH2818 自动元件分析仪 首页 > 产品目录 > 仪器仪表 > 同惠 > 元件参数测试仪器
性能特点
■ 320×240 点阵大型图形 LCD 显示
■ 测试频率20 Hz — 300 KHz,分辨率:10 mHz
■ 中英文可选操作界面
■ 频响曲线绘图分析功能
■ 30 Ω ,100 Ω 可选信号源输出阻抗
■ 开路 ,短路 ,负载校正功能
■ 10 点列表扫描测试功能
■ 内建比较器,10 档分选及档计数功能
■ 测试电平监视功能
■ 电压或电流的自动电平调整功能
■ 20 组内部仪器设定可供储存及读取
■ RS232C,HANDLER(选件),GPIB(选件)接口
■ 提供0V , 1.5V , 2V 内部直流偏压
■ TH1773/TH1775 偏流源控制能力
■ 可选±10V ( ± 100 mA)及1A 内部直流偏置源
■ 可选USB接口和32MB优盘
简要说明
■ TH2818型自动元件分析仪是一种精度高、测试范围宽、6位测试分辨率的阻抗测量仪器, 高达300KHz的测试频率,以0.01Hz步进任意编程、5mV~2V信号电平及直流内偏置电压,可满足生产线质量保证、进货检验及实验室高精确度测量要求。仪器所提供的HANDLER、GPIB、RS232C接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程记录提供了条件。

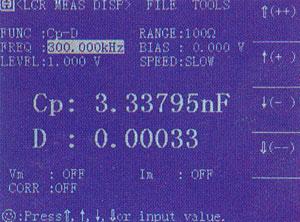

简要的前面板操作与直接的读出方式
■ 在320 × 240点阵的大型LCD显示器上仪器的所有设置与测试结果一目了然,这将简化操作,改善使用者的效率以减少读出错误。软键操作模式简化了仪器的面板操作,用户使用光标键移动LCD上光标可方便地改变仪器状态,仪器将自动反映当前光标位置的功能,这减少了菜单数量及按键次数。
精确的元件测量
■ 仪器提供的六位分辨率可以观察到元件参数的细微变化,尤其对低损耗器件的测试具有良好的性能,为提高测试的可靠性和一致性,TH2818可保持恒定的测试信号电平对磁性材料导磁率及陶瓷电容器进行精确的测量。

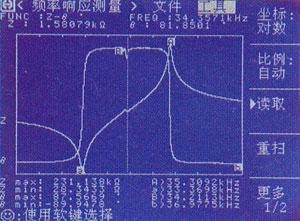

灵活的频率响应分析
■ 由于不存在理想的电感器,电容器和电阻器,为精确评价以实际元件在某一频段的实际性能,TH2818凭借10mHz分辨率的信号产生能力,可以在任意频段对元件参数的频率响应进行准确的分析,尤其可对宽阻抗范围的低频陶瓷谐振器的谐振阻抗与反谐振阻抗进行精确的测量。

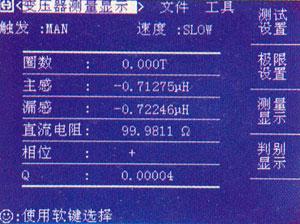

直流电阻、匝比及漏感测量能力
■ 变压器/低频线圈的主要参数是自感、直流电阻、匝比及绕组间电容,通常意义的LCR表无法满足变压器/低频线圈的所有这些测试要求,TH2818配备了直流电阻、匝比及相位测试能力,无需增加额外配置便可测量上述此类参数。

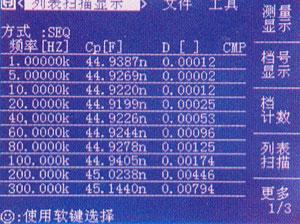

列表扫描功能
■ 被测器件对某些参数是极为敏感的,使用器件时需完整了解该器件在特定工作条件下的参数变化情况,TH2818可对最多达10点的信号频率、测试电平、直流偏置等测试条件进行列表扫描,每条件下测量结果以列表方式显示,可清楚地表明元件参数的变化情况,并大大节省了操作者的测量与记录时间。
