TH2882-3/-5/TH2882S-3/-5 脉冲式线圈测试仪 首页 > 产品目录 > 仪器仪表 > 同惠 > 变压器、电机、线圈类测试仪器
性能特点
■ 低电感量脉冲测试:小至10μH
■ 低能量测试:线圈无损伤
■ 快速判断线圈绝缘性能:速度达5.5次/秒
■ 四种波形比较方法
■ 最大40MSPS 采样速率
■ 320×240点阵图形LCD显示
■ 中英文操作界面
■ 人性化操作界面,操作易学
■ 可编程的多种触发方式
■ 电压、时间和频率测量功能
■ 比较结果直接显示
■ 键盘封锁和密码保护功能
■ Handler,RS-232C,GPIB接口(选件)
■ 优盘可存储500组标准波形(选件)
■ 多路扫描控制接口SCANNER(选件)
简要介绍
■ 线圈类产品(如变压器、电机等)由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。TH2882系列脉冲式线圈测试仪是采用高速取样技术研制的新一代线圈类产品绝缘性能的分析测试仪器。
TH2882将标准线圈的采样波形存储于仪器中,测试时将被测波形与标准波形比较,根据设定的判据(面积、面积差、相位差、电晕等)以判定被测线圈的优劣。本仪器集成了强大的功能、精密的测试手段、灵活的操作方法及多种接口方式,可为大多数线圈类产品提供测试解决方案。

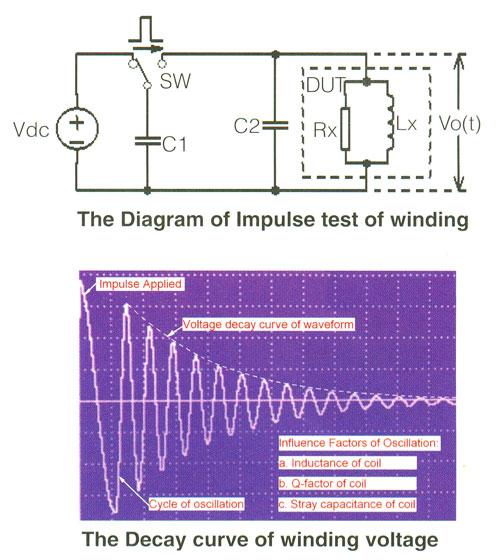

线圈脉冲测试原理
■ 脉冲式线圈测试仪需在不损坏被测件的条件下测试其电气性能,首要条件是能在短暂的瞬间判别线圈的品质。测量时将与标准线圈测量时同样的脉冲通过电容器放电施加于被测线圈,由于线圈电感量和Q值的存在,将响应一个对应于该放电脉冲的电压衰减波形,比较该衰减波形的某些特征,可以检测线圈匝间和层间短路及圈数和磁性材料的差异,如果施加一个高电压脉冲,可根据出现的电晕或层间放电来判断绝缘不良。
技术指标
输出脉冲电压 | TH2882-3 TH2882S-3 |
300V~3000V可编程,50V 步进 ±5%设定值±15V |
TH2882-5 TH2882S-5 |
500V~5000V可编程,100V 步进 ±5%设定值±25V |
|
电压控制方式 | 正常 | 编程设定测试端开路时电压 |
恒定 | 电压自动控制,不受绕线阻抗影响 | |
脉冲能量 | TH2882-3 TH2882S-3 |
≤0.09焦耳 |
TH2882-5 TH2882S-5 |
≤ 0.25焦耳 | |
电感量测试范围 | TH2882-3 TH2882S-3 |
≥ 10μH |
TH2882-5 TH2882S-5 |
≥ 20μH | |
显示器 | Screen Mode | 320×240图形LCD显示 |
Waveform Display Dots | 240×200点波形显示 | |
显示内容 | 设定参数,标准与被侧波形,测量与比较结果 | |
波形采样 | 采样率 | 40MSPS/25ns,20MSPS/50ns,10MSPS/100ns,5MSPS/200ns,2.5MSPS/400ns,1.25MSPS/800ns,625kSPS/1.6μs,312kSPS/3.2μs |
分辨率 | 8位 | |
采样长度 | 960字节 | |
输入阻抗 | 10MΩ(电阻分压器) | |
测量速度 | 5.5(波形显示OFF) 3.3(波形显示ON) | |
平均次数 | 1-99,可编程 | |
显示波形测量 | 电压,时间,频率 | |
触发方式 | 内部/手动(脚控)/外部/总线 | |
比较方式 | 面积比较 面积差比较 电晕放电 相位差比 |
|
面积重复精度 | ±1% | |
面积差重复精度 | ±1% | |
辨别输出 | PASS/FAIL 显示,报警 | |
报警音量 | 长高,长低,单短,双短,关 | |
存储器 | 仪器内部可存储60组标准波形,USB盘可存储800组标准波形 | |
接口 | HANDLER,RS232,GPIB(选件),SCANNER(选件) |
一般技术指标
工作温度、湿度 | 0°C-40°C,≤ 90%RH |
电源要求 | 198V-242V AC,99V-121V AC,47.5Hz-63Hz |
功耗 | ≤ 40VA |
体积(W×H×D) | 350mm×135mm×400mm |
重量 | 约7.2kg |
订货信息
TH2882-3/TH2882S-3 型脉冲式线圈测试仪
TH2882-5/TH2882S-5 型脉冲式线圈测试仪
随机附件
TH2881-001 脚踏启动开关
TH26035 高压测试电缆
TH10203 TH2882 Handler接口板
可用选件
TH10001 GPIB接口板
TH10204 TH2882 Scanner接口板
TH26036 USB接口适配器
TH26026 32MB U盘
TH11016 TH2882 GPIB控制软件
TH12021 TH2882 RS232C 控制软件
TH10401 4路高压扫描控制器
TH10402 8路高压扫描控制器
