无刷高扭力电动起子 首页 > 产品目录 > 电动工具 > 奇力速电动螺刀 > 无刷高扭力电动起子系列
产品介绍
DC全自动手按式系列 | 输入电压DC 40V | SKD-B830L;SKD-B850L: SKD-B830LF |
DC全自动下压式系列 | 输入电压DC 40V | SKD-B830P;SKD-B850P; SKD-B830PF |
DC全自动手按式TB系列 | 输入电压DC 40V | SKD-TB50L;SKD-TB75L; SKD-TB100L;SKD-TB150L |
DC全自动手按式RB系列 | 输入电压DC 40V | SKD-RB50L;SKD-RB75L; SKD-RB100L;SKD-RB150L |
DC全自动下压式RB系列 | 输入电压DC 40V | SKD-RB50P;SKD-RB75P; SKD-RB100P;SKD-RB150P |
第1位数:DC-TYPE
第2位数:B无碳刷电动起子系列
第6位数:代表启动形式
“P”下压式;“L”手按式
第7位数:“F”代表快速型号
第8位数:代表起子头BIT形式
“A”-Bit in SS 5mm六角
“B”-Bit in SS 6.35mm六角

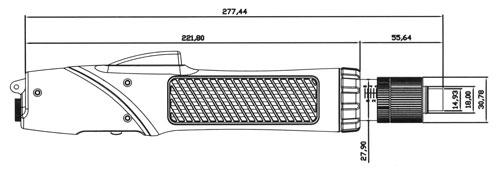

外部尺寸
无刷高扭力 DC-TYPE 手按式和下压式系列
第1位数:DC-TYPE
第2位数:RB: 无碳刷高扭力直线型操作方式
TB: 无碳刷高扭力枪型操作方式
(RB系列必需配合机械手臂使用)
第5位数:代表启动形式 “L”手按式;“P”下压式
第6位数:代表起子电源输入线型式
“U”-电源上接线;“D”-电源下接线
第7位数:代表起子头BIT形式
“B”-Bit in SS 6.35mm六角
“VV”-圆形套筒起子头

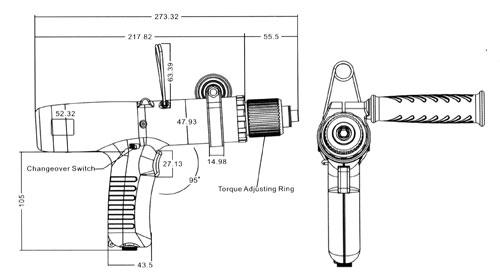

外部尺寸

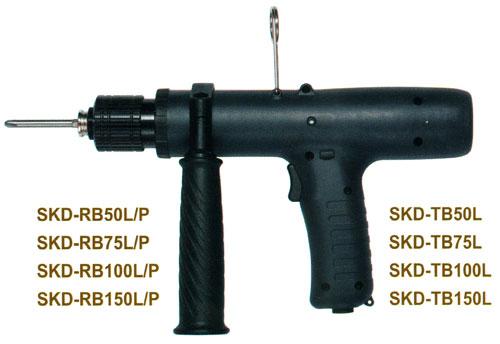

无碳刷高扭力 DC-TYPE TB/RB系列
奇力速自行研发的无碳刷电机,高扭力电动起子,输出超过150Kgf.cm以上的扭力,适合装配大型电器,大型无尘作业环境里最顺手的装配工具。

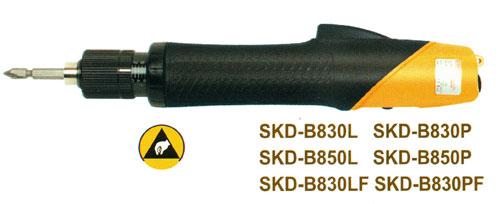

无碳刷电动起子系列
• 全系列采用无碳刷电机,无碳粉污染,无噪音干扰,最适合在无尘作业环境下组装高扭力的产品。
• 组装大型LED/LCD预示面板与大型家电,工具可加挂弹簧吊车,使用不费劲。
• SKD-B800系列转速有1000r.p.m与2000r.p.m两种,使用者可以自己挑选使用的型号,扭力范围可达10~50Kgf.cm,最适合组装大型家具和大型电器与车身内部装配。
• TB和RB系列扭力范围可达30~150Kgf.cm,扭力输出稳定,精度准确,可替代气动工具,减少使用气动工具所造成的扭力不稳定与油污污染和噪音干扰。
• RB系列必须配合辅助手臂使用,可增加扭力的稳定性与扭力精度,使用更加顺手,最适合在半自动与全自动流水线固定位置组装大型工作物。
• SKD-B800系列可加装枪型把辅助使用,让使用者操作更加安全与更加顺手。
• 机动性高、操作简单、扭力稳定、提高工作效率,马达长期使用不疲乏。
【技术参数】
型号 | SKD-B830L SKD-B830P |
SKD-B850L SKD-B850P |
SKD-B830LF SKD-B830PF |
SKD-TB50L SKD-RB50L SKD-RB50P |
SKD-TB75L SKD-RB75L SKD-RB75P |
SKD-TB100L SKD-RB100L SKD-RB100P |
SKD-TB150L SKD-RB150L SKD-RB150P |
|
输入电压 | DC 40V | |||||||
无载功率 | 50W | 56W | ||||||
扭力 | (kgf.cm) | 10~30 | 20~50 | 10~30 | 20~50 | 30~75 | 40~100 | 60~150 |
(Lbf.in) | 8.86~26.04 | 17.36~43.40 | 8.86~26.04 | 17.36~43.40 | 26.04~65.10 | 34.72~86.80 | 52.8~130.2 | |
(N.m) |
0.98~2.94 | 1.96~4.9 | 0.98~2.94 | 1.96~4.9 | 2.94~7.35 | 3.92~9.8 | 5.88~14.7 | |
扭力精度(%) | ±5% | |||||||
扭力调整 | 无段式 | |||||||
空转速(r.p.m) | 1000 | 1000 | 2000 | 1100 | 850 | 550 | 350 | |
适用螺丝 直径(mm) |
机械牙 | 2.6~4.0 | 4.0~5.0 | 2.6~4.0 | 4.0~5.0 | 5.0~6.0 | ≤6 | ≤8 |
自攻牙 | 2.6~3.5 | ≤4 | 2.6~3.5 | ≤4 | ≤4.5 | ≤5 | ≤6 | |
重量(Kg) | 0.8 | 1.25 | ||||||
长度(mm) | 278 | 270*169 | ||||||
CE认证 | ∨ | ∨ | ∨ | ∨ | ∨ | ∨ | ∨ | |
CCC认证 | ∨ | ∨ | ∨ | ∨ | ∨ | ∨ | ∨ | |
ROHS | ∨ | ∨ | ∨ | ∨ | ∨ | ∨ | ∨ | |
适用电源控制器 | SKP-40B | |||||||
适用起子头 |
注:SKD-TB150LUW TB: 代表枪型无刷起子(TB50L,TB75L,TB100L,TB150L) U: 代表起子电源上输入线 W: 代表圆形套筒起子头*1N.m=10.2Kgf.m 1N.m=8.98Lgf.m
SKD-RB150LDW RB: 代表直型无刷起子(RB50L,RB75L,RB100L,RB150L)D: 代表起子电源下输入线 B: 代表6.35mm六角型起子头 *RB系列必需配合机械手臂使用
SKD-B830LB B: 代表高扭力无刷起子
电源控制器
【技术参数】
机型 | SKP-40B |
输入电压 | AC 100-240V |
输出电压 | 40V DC |
输出电流 | 1.5A (15A peak) |
外形尺寸 | 210*118*85(mm) |
重量(g) | 1.8(main boby) |
适用机型 | SKD-B830L ;SKD-B850L ;SKD-B830LF;KSD-B830P SKD-B850P;SKD-B830PF ;SKD-TB150L; KSD-TB100L; SKD-TB75L SKD-TB50L;SKD-RB150L/P ;SKD-RB100L/P; KSD-RB75L/P; SKD-RB50L/P |
通过认证 |
