齿轮外径千分尺324/124系列—可更换球型测砧及心轴探针型 首页 > 产品目录 > 精密测量 > 三丰量具 > 千分尺/微分头
特点:
• 达到IP65防水/防尘防护标准(324系列)。
• 可使用钢(硬质合金)球型测量面测量齿轮齿顶圆直径。
• 选择不同的可更换球型测砧—心轴探针型,可测量不同模数的齿轮(0.5-5.25)。
• 棘轮锁定装置可保持恒定测力。
• 带有SPC数据输出(324系列)。
技术参数:
精 度:参见性能参数(数显型不包括量化偏差)
分辨率* :0.001mm或.00005"/0.001mm
分度值**:0.01mm
显 示:液晶显示
电 池:SR44(1个),938882
电池寿命:正常使用情况下约为8个月
尘/水防护等级:达到IP65防护标准
*数显型 **普通型
数显型功能:
调零、数据保持、自动电源开/关、数据输出、预调、英制/公制转换(英制/公制型)
警告:低电压、计算错误
选件:
05CZA662:带有数据开关的SPC电缆(1m)*
05CZA663:带有数据开关的SPC电缆(2m)*
*仅限数显型
可更换球型测砧心轴探针套装:
直径 | 货号 | 待测齿轮模数 | 中径 |
0.8mm | 124-801* | 0.5-0.55 | 50 |
1mm | 124-802* | 0.6-0.65 | 45 |
1.191mm(3/64") | 124-803* | 0.7-0.8 | 35-30 |
1.5mm | 124-821* | 0.9-1 | 28-26 |
1.588mm(1/16") | 124-804* | 0.9-1 | 28-26 |
2mm | 124-805* | 1.25 | 22 |
2.381mm(3/32") | 124-806 | 1.5 | 17 |
2.5mm | 124-822 | 1.5 | 17 |
3mm | 124-807 | 1.75 | 15 |
3.175mm(1/8") | 124-808 | — | 14 |
3.5mm | 124-823 | 2 | 13 |
3.969mm(5/32") | 124-809 | 2 | 13 |
4mm | 124-810 | 2.25 | 11 |
4.5mm | 124-824 | 2.5 | 10 |
4.763mm(3/16") | 124-811 | 2.5 | 10 |
5mm | 124-812 | 2.75 | 9 |
5.556mm(7/32") | 124-813 | 3.0-3.25 | 8 |
6mm | 124-814 | 3.5 | 7 |
6.35mm(1/4") | 124-815 | 3.75 | 7 |
7mm | 124-816 | 4.0 | 6.5 |
7.144mm(9/32") | 124-817 | 4.25 | 6 |
7.938mm(5/16") | 124-818 | 4.5 | 5.5 |
8mm | 124-819 | 4.75 | 5.5 |
8.731mm(11/32") | 124-820 | 5.0-5.25 | 5 |
性能参数:
公制型—数显型
测量范围 | 货号 | 精度 |
0-25mm | 324-251 | ±4μm |
25-50mm | 324-252 | ±4μm |
50-75mm | 324-253 | ±4μm |
75-100mm | 324-254 | ±5μm |
英制/公制型—数显型
测量范围 | 货号 | 精度 |
0-1" | 324-351 | ±.0002" |
1"-2" | 324-352 | ±.0002" |
2"-3" | 324-353 | ±.0002" |
3"-4" | 324-354 | ±.00025" |
公制型
测量范围 | 货号 | 精度 |
0-25mm | 124-173 | ±4μm |
25-50mm | 124-174 | ±4μm |
50-75mm | 124-175 | ±4μm |
75-100mm | 124-176 | ±5μm |
100-125mm | 124-177 | ±5μm |
125-150mm | 124-178 | ±5μm |
150-175mm | 124-179 | ±6μm |
175-200mm | 124-180 | ±6μm |
200-225mm | 124-181 | ±6μm |
225-250mm | 124-182 | ±7μm |
250-275mm | 124-183 | ±7μm |
275-300mm | 124-195 | ±7μm |

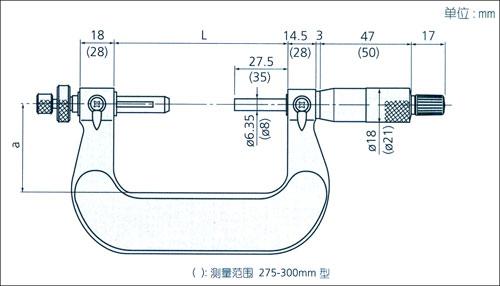

尺寸:
测量范围 |
L
|
a
|
0-25mm |
64.5
|
32
|
25-50mm |
90
|
45
|
50-75mm |
115.6
|
65
|
75-100mm |
140.6
|
79
|
100-125mm |
165.6
|
93
|
125-150mm |
190.5
|
105
|
150-175mm |
215.5
|
120
|
175-200mm |
240.5
|
130
|
200-225mm |
265.5
|
147
|
225-250mm |
290.5
|
165
|
250-275mm |
315.5
|
171
|
275-300mm |
353
|
187
|
