盘型千分尺323,223,123系列 首页 > 产品目录 > 精密测量 > 三丰量具 > 千分尺/微分头
特点:
• 测量盘直径:20mm(测量范围大于100mm为30mm型)。
• 0.7mm(测量范围大于100mm为1mm型)的边缘厚度便于插入狭窄的凹进处进行测量。
• 棘轮锁定装置可保持恒定测力。
• 带有一个基准杆(不包括25mm型)。
• 带有SPC数据输出(323系列)。
• 223系列带有一个机械数显计数器,可快速对测量结果进行读数。
技术参数:
精 度:参见性能参数(数显型不包括量化偏差)
分辨率* :0.001mm或.00005"/0.001mm
分度值**:0.01mm或.001"
平面度:测量范围小于100mm型为1μm
测量范围大于100mm型为1.6μm
平行度:测量范围小于50mm型为4μm
测量范围小于100mm型为(4+R/50)μm
测量范围大于100mm型为(5+R/75)μm
R为最大测量范围(mm)*小数四舍五入
可测量模数:0.5-6(测量范围大于100mm型为0.7-11)
显 示*:液晶显示
电 池*:SR44(1个),938882
电池寿命*:正常使用情况下约为1.2年
*数显型 **普通型
数显型功能:
原点设置、调零、数据保持、数据输出、英制/公制转换(英制/公制型)、自动电源开/关
警告:低电压、计算错误
数显型选件:
05CZA662:带有数据开关的SPC电缆(1m)*
05CZA663:带有数据开关的SPC电缆(2m)*
性能参数:
公制型—数显型
测量范围 | 货号 | 精度 |
0-25mm | 323-250 | ±4μm |
25-50mm | 323-251 | ±4μm |
50-75mm | 323-252 | ±6μm |
75-100mm | 323-253 | ±6μm |
英制/公制型—数显型
测量范围 | 货号 | 精度 |
0-1" | 323-350 | ±.0002" |
1"-2" | 323-351 | ±.0002" |
2"-3" | 323-352 | ±.0003" |
3"-4" | 323-353 | ±.0003" |
公制型—机械数显型
测量范围 | 货号 | 精度 |
0-25mm | 223-101 | ±4μm |
25-50mm | 223-102 | ±4μm |
英制型—机械数显型
测量范围 | 货号 | 精度 |
0-1" | 223-125 | ±.0002" |
公制型
测量范围 | 货号 | 精度 |
0-25mm | 123-101 | ±4μm |
123-113* | ±4μm | |
25-50mm | 123-102 | ±4μm |
123-114* | ±4μm | |
50-75mm | 123-103 | ±6μm |
123-115* | ±6μm | |
75-100mm | 123-104 | ±6μm |
123-116* | ±6μm | |
100-125mm | 123-105 | ±7μm |
125-150mm | 123-106 | ±7μm |
150-175mm | 123-107 | ±8μm |
175-200mm | 123-108 | ±8μm |
200-225mm | 123-109 | ±8μm |
225-250mm | 123-110 | ±9μm |
250-275mm | 123-111 | ±9μm |
275-300mm | 123-112 | ±9μm |
英制型
测量范围 | 货号 | 精度 |
0-1" | 123-125 | ±.0002" |
1"-2" | 123-126 | ±.0002" |
2"-3" | 123-127 | ±.0003" |
3"-4" | 123-128 | ±.0003" |

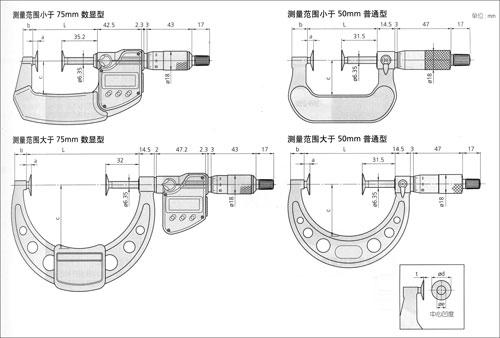

尺寸:
测量范围
|
L
|
a
|
b
|
c
|
d
|
e
|
f
|
0-25mm*
|
39.7
|
4.5
|
9.2
|
2.5
|
20
|
8
|
0.7
|
25-50mm*
|
65.6
|
5.4
|
11
|
31.9
|
20
|
8
|
0.7
|
50-75mm*
|
90.7
|
5.5
|
12.2
|
50
|
20
|
8
|
0.7
|
75-100mm*
|
112.5
|
5.5
|
13.5
|
60.5
|
20
|
8
|
0.7
|
0-25mm
|
37.5
|
6
|
14
|
25
|
20
|
8(9.8)
|
0.7(0.7)
|
25-50mm
|
62.5
|
6
|
14
|
32
|
20
|
8(9.8)
|
0.7(0.7)
|
50-75mm
|
87
|
5.5
|
11
|
49
|
20
|
8(9.8)
|
0.7(0.7)
|
75-100mm
|
112
|
5.5
|
11
|
63
|
20
|
8(9.8)
|
0.7(0.7)
|
100-125mm
|
137.5
|
6
|
12
|
79
|
30
|
12
|
1
|
125-150mm
|
162.5
|
6
|
15
|
94
|
30
|
12
|
1
|
150-175mm
|
187.5
|
6
|
16
|
106
|
30
|
12
|
1
|
175-200mm
|
212.5
|
6
|
15
|
118
|
30
|
12
|
1
|
200-225mm
|
237.5
|
6
|
14
|
130
|
30
|
12
|
1
|
225-250mm
|
262.5
|
6
|
14
|
143
|
30
|
12
|
1
|
250-275mm
|
287.5
|
6
|
15
|
156
|
30
|
12
|
1
|
275-300mm
|
312.5
|
6
|
15
|
169
|
30
|
12
|
1
|
