ST70系列换档变倍体视显微镜 首页 > 产品目录 > 精密测量 > 舜宇显微镜 > ST70系列换档变倍体视显微镜
提供优质光学系统和耐用可靠的操作机构。齐全的附件,多样化的组合配置。满足现代生物、医学、科研、现代电子工业的在线检测。
性能特点
■ 全新膜系设计,优质的光学系统,镀有特殊膜层的光学部件,在大视场中形成清晰明亮且平坦的图像。
■ 定档变倍物镜1X/3X、 2X/4X 、 1X/2X 、 1X/4X
■ 标准放大倍率10X/30X, 选配辅助物镜及其他倍率目镜,放大倍率范围:5X~160X
■ 标准工作距离达到110mm,选配辅助物镜,工作距离将扩展至30mm-165mm,为使用创造足够的空间
■ 10X超宽视野目镜,视场数达到23mm, 平场高眼点设计,更适宜搜索和观察
■ 观察头45°倾斜,双筒视度可调、操作方便舒适,长时间使用不感疲劳
■ 人机工程学的结构设计,变倍手轮水平(轴向) 双边设置,变倍重复精度高
■ ******眼点高度,保证不同视力的使用者都可以获得清晰满意的图像
ST70系列体视显微镜光学参数表
● 目镜: 均采用高眼点广角目镜 工作距离: 均为有效工作距离
物镜放大倍率
|
10X/23目 镜
|
10X20目 镜
|
15X16目 镜
|
20X12目镜
|
工作距离
|
||||
放大倍率
|
视场范围
|
放大倍率
|
视场范围
|
放大倍率
|
视场范围
|
放大倍率
|
视场范围
|
||
1X
|
10X
|
23 mm
|
10X
|
20mm
|
15X
|
16mm
|
20X
|
12mm
|
110mm
|
2X
|
20X
|
11.5mm
|
20X10mm
|
10mm
|
30X
|
8mm
|
40X
|
6mm
|
|
3X
|
30X
|
7.7mm
|
30X6.7mm
|
6.7mm
|
45X
|
5.3mm
|
60X
|
4mm
|
|
4X
|
40X
|
5.8mm
|
40X5mm
|
5mm
|
60X
|
4mm
|
80X
|
3mm
|
ST70系列体视显微镜光学参数表
放大倍数
|
标准配置:10X/30X 选配目镜和辅助物镜可扩展至5X~160X,定档变倍
|
|
物镜
|
标准配置:1X/3X物镜 确保像面齐焦
|
|
观察头
|
45°倾斜,360°旋转,瞳距54~76mm,双边视度调节(±5),双目或三目,分光比20%80%
|
|
目镜
|
标准配置:10X*23X,超大视野,广角,高眼点,为佩戴眼镜的观察者提供方便
|
|
可选配目镜
|
10X/20mm、15X/16mm、20X/12mm (均可配加测微尺)
|
|
工作距离
|
标准配置:110mm(有效距离) 选配辅助物镜可扩展至30mm-165mm
|
|
辅助物镜
|
可选:0.5X/165mm、1.5X/45mm、2X/30mm
|
|
调焦机构
|
调焦手轮松紧可调,升降范围50mm
|
|
上光源
|
超高亮度LED斜照明
|
上/下光源均可独立开关,亮度均可独立连续调节 |
斜照明卤素灯12V/15W(杯泡)
|
||
下光源
|
超高亮度LED斜照明
|
|
透射照明卤素灯12V/15W(米泡)
|
||
透射照明荧光灯 230V/70W
|
||
摄影摄像接口
|
配合专门用接口,可接普通照相机,数码照相机,模拟CCD、数字CCD
|
|
|
|
|
立柱式小扇型平板底座 | 立臂式一体化台架 | 立柱式LED透射型底座 | 双臂立柱式台架 |
与ST70SA1配合使用 |
新型台架,人机工程学设计,稳定性更好 |
与ST70SA1和ST70L配合使用 |
采用双臂结构,观看物体时图像的稳定性更好 |
|
|
|
|
标准调焦镜架 | 环形荧光灯 | 冷光源 | LED光源 |
平面镜架,钢珠导轨式齿条调焦机构 |
可通过专用接头安装在观察头下方 |
整机体积较小,重量轻,效率高 |
功耗小,发热量低,使用寿命长 |

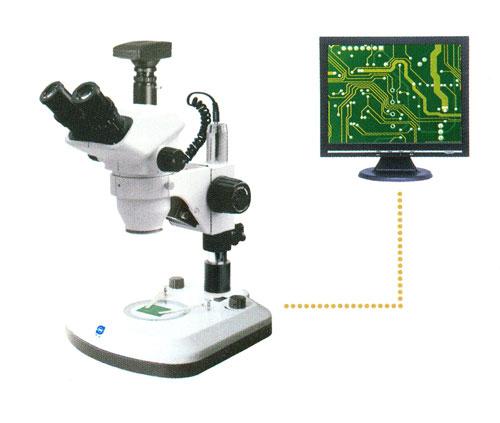

数码摄像装置
数码CCD、专用C接口与ST70TR三通观察头配合使用
可以直接将观察图像以数字视频信号方式输出到计算机或投影机
配合专业应用软件(Snnny Photolib), 可以进行显微图像的测量和分析
数码摄像系统技术指标
类别
|
进口CMOS芯片,1/2英寸靶面,USB2.0输出
|
分辨率
|
200万像素(或更高),1600×1200(有效像素)
|
帧率
|
10帧 /秒(1600 × 1200),40帧/秒 (800 × 600)
|
曝光
|
自动或手动
|
白亮平衡
|
自动或手动
|
输入电压
|
USB集成电源或外接6VDC(500mA)
|

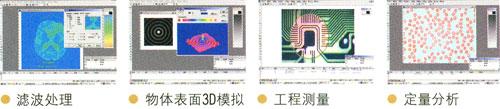

■ 专业图像测量/处理软件-Snnny Photolib
软件功能
|
1.支持TWAIN标准扫描仪及数字相机,支持多种图象采集卡 |
操作系统
|
Windows95, Windows98, Windows2000, Windows XP
|

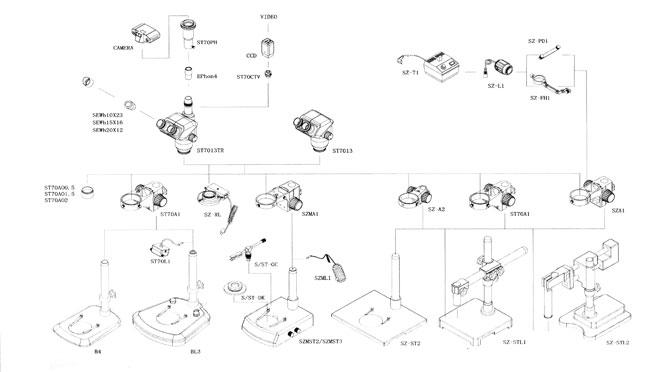

ST70系列换档变倍体视显微镜系统配置图
ST70系列换档变倍体视显微镜配置表
配置
|
整机型号
|
货号
|
||||
部件
|
规格
|
ST70/13B4
|
ST70/13BL1
|
ST70/13STL1
|
ST70
|
|
高眼点大视场目镜
|
WF10×23mm
|
●●
|
●●
|
●●
|
●●
|
SZEWh10X23
|
WF15×16mm
|
○○
|
○○
|
○○
|
○○
|
SZEWh15X16
|
|
WF20×12mm
|
○○
|
○○
|
○○
|
○○
|
SZEHWh20X12
|
|
物镜
|
1X/110 mm
|
●
|
●
|
●
|
●
|
ST7001
|
2X/110 mm
|
○
|
○
|
○
|
○
|
ST7002
|
|
3X/110 mm
|
●
|
●
|
●
|
●
|
ST7003
|
|
4X/110 mm
|
○
|
○
|
○
|
○
|
ST7004
|
|
双目观察头
|
ST7013
|
●
|
○
|
●
|
○
|
ST7013
|
三通观察头
|
ST7013TR
|
/
|
/
|
/
|
○
|
ST7013TR
|
眼罩
|
|
●●
|
●●
|
●●
|
●●
|
SZCAP
|
辅助物镜
|
0.5X/165mm、1.5X/45mm 、2X/30mm
|
○
|
○
|
○
|
○
|
SZMAO0.5/1.5/2
|
标准调焦镜架
|
SZMA1
|
/
|
/
|
/
|
○
|
SZMA1
|
SZA1
|
/
|
/
|
/
|
○
|
SZA1
|
|
ST70A1
|
●
|
/
|
●
|
●
|
ST70A1
|
|
绑定调焦镜架
|
SZA2、SZA3(工业用)
|
/
|
/
|
/
|
/
|
SZA2/SZA3
|
底座
|
SZST1( 自带调焦镜架)
|
/
|
/
|
/
|
○
|
SZST1
|
SZST2(与SZA1相配)
|
/
|
/
|
/
|
○
|
SZST2
|
|
SZMST1(与SZMA1 相配)
|
/
|
/
|
/
|
○
|
SZMST1
|
|
B4(与ST70A1相配)
|
●
|
/
|
/
|
○
|
B4
|
|
B5 (可与所有标准调焦镜架相配)
|
/
|
/
|
/
|
○
|
B5
|
|
B6(自带调焦镜架)
|
/
|
/
|
/
|
○
|
B6
|
|
SZST3(与SZA1相配)
|
/
|
/
|
/
|
○
|
SZST3
|
|
SZMST2(与SZMA1 相配)
|
/
|
/
|
/
|
○
|
SZMST2
|
|
SZMST3(与SZMA1 相配)
|
/
|
/
|
/
|
○
|
SZMST3
|
|
BL1(自带调焦镜架)
|
/
|
●
|
/
|
○
|
BL1
|
|
BL3(与ST70A1相配)
|
/
|
/
|
/
|
●
|
BL3
|
|
SZSTL1(可与所有标准调焦镜架相配)
|
/
|
/
|
●
|
○
|
SZSTL1
|
|
SZSTL2(可与所有标准调焦镜架相配)
|
/
|
/
|
/
|
○
|
SZSTL2
|
|
SZ-B1透射照明底座(与SZST1相配)
|
/
|
/
|
/
|
○
|
SZB1
|
|
变压器
|
SZ-T1
|
○
|
○
|
○
|
○
|
SZT1
|
反射照明器
|
SZML1 (12V/15W) (与SZMA1相配)
|
○
|
○
|
○
|
○
|
SZML1
|
SZL1 (12V/15W) (与SZA1相配)
|
○
|
○
|
○
|
○
|
SZL1
|
|
ST70L1(LED) (与ST70A1相配)
|
○
|
●
|
○
|
●
|
ST70L1
|
|
照明器托架
|
SZFH1/SZPD1
|
○
|
○
|
○
|
○
|
SZFH1/SZPD1
|
摄影装置
|
ST70PH
|
/
|
/
|
/
|
○
|
SZMPH
|
数码摄影联附件
|
C接口及中继镜
|
/
|
/
|
/
|
○
|
SZMDM
|
摄影专用附件
|
1/2C型接口、可调焦
|
/
|
/
|
/
|
○
|
SZMCTV(1/2)
|
1/3C型接口、可调焦
|
/
|
/
|
/
|
○
|
SZMCTV(1/3)
|
|
暗场聚光镜
|
SZDCd1
|
/
|
○
|
/
|
○
|
S/STDK
|
宝石夹
|
S/ST-GC
|
/
|
○
|
/
|
○
|
S/STGC
|
模/数转换A/D
|
S912
|
/
|
/
|
/
|
○
|
SZMAD
|
视频捕捉卡
|
|
/
|
/
|
/
|
○
|
|
图像软件
|
Sunny Photolib
|
/
|
/
|
/
|
○
|
SunnyPhotolib
|
旋转工作台
|
SZMSGR
|
○
|
○
|
/
|
○
|
SZMSGR
|
精密测量平台
|
SZMSGM1 (0~25mm/150×150mm)
|
○
|
○
|
/
|
○
|
SZMSGM1
|
环型荧光灯
|
220V/8W(单管、含接圈 )
|
○
|
○
|
○
|
○
|
LY220-8
|
环型LED光源
|
36颗/40颗/54颗
|
○
|
○
|
○
|
○
|
LLED36/40/54
|
冷光源
|
环型光管
|
○
|
○
|
○
|
○
|
RLP
|
双光管
|
○
|
○
|
○
|
○
|
DLP
|
|
单光管
|
○
|
○
|
○
|
○
|
SLP
|
“●”为标准配置,“○”为选购附件
