Surftest(表面粗糙度测量仪)SJ-301/SJ-201/178系列-便携式表面粗度测量仪 首页 > 产品目录 > 精密测量 > 三丰量具 > 表面粗糙度测量仪/轮廓测量仪
特点:SJ-301
• 大字体显示在易于读取的大型LCD上。

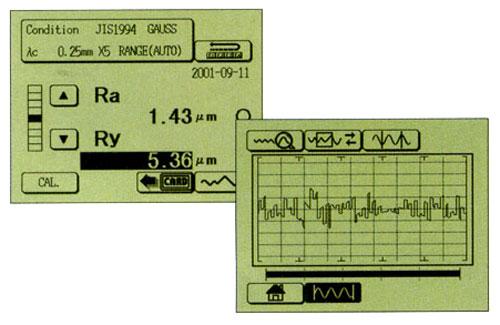

• 通过宽大液晶触摸显示屏,实现便捷的操作。
• 开始测量键以及其他常用键都经久耐用,并且能够不受车间环境的污染。
• 装有大容量的电池,完全充电后可完成大约600次测量。
• 标配中包括一个便携式仪器箱,可在现场使用时保护仪器。
• 主机内置一台高分辨率的高速打印机。
• 五套测量条件可以被存储在测量装置内,还可以使用选配的记忆卡(CF卡)来存储测量条件、测量数据和统计数据。
• 测量数据可以按照CSV格式储存在记忆卡里,然后下载到PC上,使用电子制表软件进行数据处理。

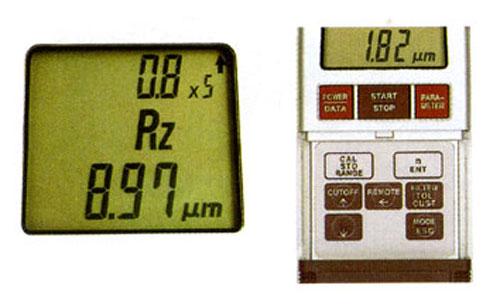

特点:SJ-201
• 显示部达到IP53防护标准,防渗水、防尘。
• 内置电池,完全充电后,可以在不能使用主电源的情况下进行大约500次测量操作。
• 标配中包括一个便携式仪器箱,可在现场使用时保护仪器。
• 内置存储记忆功能最多可存放10条测量结果。
• 测量结果清晰地显示在宽大的液晶显示屏上。只需看一眼就可确认结果。
• 轻轻推开上盖,按下相关的按键,便可进行细节设置,例如更改标准以及截止波长等。
• 显示部后方的面板上有连接Digimatic输出的SPC端口以及RS-232输出端口,连接后可将数据输出到外部设备上。
• 如果测量仪连接了专用的内置电池式掌中微型SJ打印机(选件),便可将已记录的轮廓打印输出。
技术参数
X轴(驱动部 )
测量范围:12.5mm
测量速度:0.25,0.5mm/s(0.25mm/s:S型)
移动方向: 向后
检测器
范围: 350µm(-200µm到+150µm)
检测方法:有轨测量
测力:4mN或0.75mN(低测力型)
探针针尖:钻石、90°/5µmR(60°/2µmR:低测力型)
滑轨半径曲率: 40mm
滑移力: 小于400mN
检测方法: 差动感应式
电源: 通过AC适配器/可充电镍氢电池
电池寿命: 最多可测量60次(不带打印)
充电时间: 15个小时
数据输出 通过RS-232C端口/SPC输出
尺寸(W× D× H)
控制器: 307× 165× 94mm(SJ-301)
156.5× 62× 52mm(SJ-201)
驱动器: 115× 23× 26mm
重量
控制器:大约1.2kg(SJ-301)
大约0.3kg(SJ-201)
驱动部:0.2kg
评估能力:SJ-301
适用标准:
JIS' 82, JIS' 94,JIS' 01,DIN,ISO,ANSI
评估轮廓:
主轮廓(P),表面粗糙度轮廓(R),DIN4776,MOTIF(R,W)
评价参数:
Ra,Ry,Rz,Rp,Rq,Rv,Sm,s,Pc,R3z,mr(c),Rpk,Rvk,〥c,Rk,Mr1,Mr2,Lo,Ppi,R,AR,Rx,A1,A2,Vo,HSC,mr,SK,Ku,△a,△q,Wte,Wx,W,AW(支持用户定义)
分析图表:
负荷曲线(BAC 1/2)、振幅分布曲线(ADC)
滤波类型 2CR,PC75,高斯
截止波长:λ c:0.08,0.25,0.8,2.5,8mm
λ s:2.5,8,25mm
区间数:X1,X3,X5,XL
任意长度: 0.3-12.5mm,0.1mm增量
基准长度(L):0.08,0.25,0.8,2.5,8mm
打印机 热敏打印机
打印宽度 48mm(纸宽:58mm)
记录倍率
垂直倍率:10X-100,000X,Auto
水平倍率: 1X-1,000X,Auto
功能
用户自定义:期望获得的参数可挑选出来,用于计算和显示。
统计处理: 最大值、最小值、平均值、标准偏离、合格率、每个参数的频率分布
GO/NG判断:
上限/下限的设定:3个参数
GO/NG判断法则: 平均值、16%的规则、最大值规则
测量条件保存: 测量条件(最多20套)、评估数据、采样数据和含存储卡的统计数据(可选)的保存和修复。
校正:输入数值可以自动校正。
省电功能: 如果自动电源关闭功能启动,5分钟不进行操作时电源自动关闭。检测器+驱动部+显示部结合
检测器: 0.75mN测力,2µm针尖半径
4mN测力,5 µm 针尖半径
评估能力:SJ-201
适用标准:
JIS' 82,JIS' 94,JIS' 01,DIN,ISO,ANSI
评估轮廓:
主轮廓(P),表面粗糙度轮廓(R),DIN4776
主轮廓(P),表面粗糙度轮廓(R),MOTIF(R):M:波形)
评价参数:
Ra,Ry,Rz,Rp,S,Sm,Pc,R3z,mr(c),Rt,Rp,Rk,Rpk,Rvk,Mr1,Mr2,A1,A2,Vo(支持用户定义)(R,AR,Rx:M 波形)
滤波类型 2CR,PC75,高斯
截止波长 λ c:0.25,0.8,2.5mm
λ s:2.5,8mm
区间数:X1,X3,X5
任意长度:0.3-12.5mm,0.1mm
基准长度(L):0.25,0.8,2.5mm
功能
用户自定义:期望获得的参数可以挑选出来,用于计算和显示。
GO/NG判断:
上限/下限的设定:2个参数
测量条件保存:在电源关闭时保存条件
数据保存: 可保存多达10项的测量结果。
校正 : 输入数值可以自动校正。
省电功能: 如果自动电源关闭功能启动,30秒不进行操作时电源关闭。
详见 Surftest SJ-201/301(E4286)产品样本
性能参数
型号
|
SJ-201P
|
SJ-201R
|
SJ-201S
|
SJ-201M
|
||||
货号(mm)
|
178-902-2*
|
178-902-2*
|
178-985*
|
178-995*
|
178-889-2*
|
178-899-2*
|
178-920-2F*
|
178-930-2F*
|
货号(inch)
|
178-923-2*
|
178-933-2*
|
178-986*
|
178-996*
|
178-912-2*
|
178-913-2*
|
—
|
—
|
驱动部
|
标准型
|
退避型
|
横向移动型
|
标准型
|
||||
检测部
|
4mN型
|
0.75mN型
|
4mN型
|
0.75mN型
|
4mN型
|
0.75mN型
|
4mN型
|
0.75mN型
|
* 为区分交流电源电压,在货号后加上以下后缀(如:178-952-3A):
A适于UL/CSA,D适于CEE,E适于BS,DC适于中国、K适于EK,无后缀适于JIS/100V
型号
|
SJ-201P
|
SJ-201R
|
SJ-201S
|
|||
货号(mm)
|
178-953-3*
|
178-952-3*
|
178-980*
|
178-990*
|
178-929-2*
|
178-939-2*
|
货号(inch)
|
178-954-3*
|
178-955-3*
|
178-987*
|
178-997*
|
178-901-2*
|
178-902-2*
|
驱动部
|
标准型
|
退避型
|
横向移动型
|
|||
检测部
|
4mN型
|
0.75mN型
|
4mN型
|
0.75mN型
|
4mN型
|
0.75mN型
|
* 为区分交流电源电压,在货号后加上以下后缀(如:178-952-3A):
A适于UL/CSA,D适于CEE,E适于BS,DC适于中国、K适于EK,无后缀适于JIS/100V

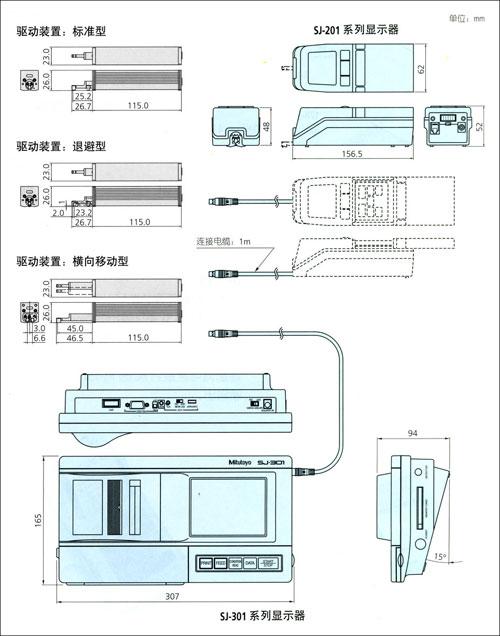

尺寸
