Suurftest(表面粗糙度测量仪)SJ-301/SJ-201/178系列-选件 首页 > 产品目录 > 精密测量 > 三丰量具 > 表面粗糙度测量仪/轮廓测量仪
驱动部
|
显示部
|
型号
|
标准驱动部
货号178-230-2 |
—
|
SJ-201M
|
横向移动驱动部
货号:178-233-2 |
标准显示部
货号178-243-2*(公制型), 178-248-2*(英制型) |
SJ-201P
|
SJ-201S
|
||
退避型驱动部
货号178-235 |
退避型驱动部专用显示部
货号178-250*(公制型),178-251*(英制型) |
SJ-201R
|
驱动部
|
显示部
|
型号
|
标准驱动部
货号178-230-2 |
货号178-241-3*
|
SJ-301
|
横向移动驱动部
货号:178-233-2 |
SJ-301S
|
|
退避型驱动部
货号178-235 |
SJ-301R
|
* 为区分交流电源电压,在货号后加上以下后缀(如:178-243-2A):
A适于120V,C适于110V,D适于220V,E适于240V、K适于220V(韩国),DC适于220V(中国大陆)

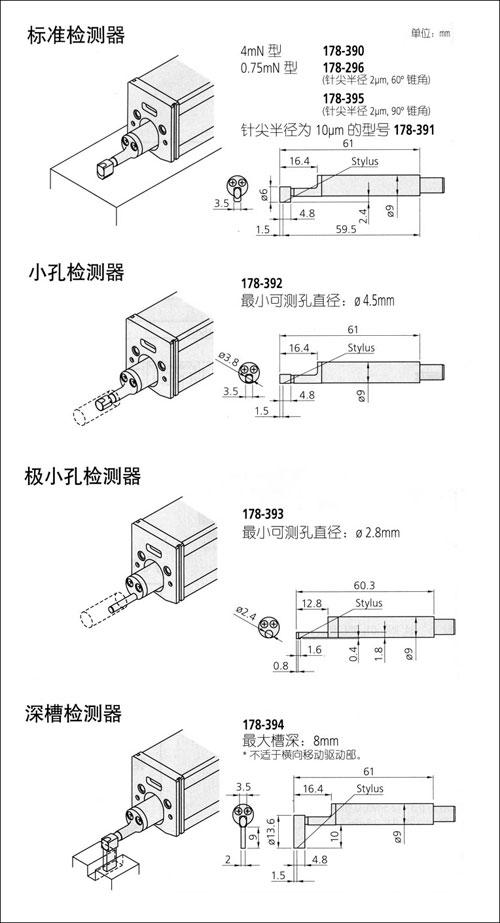

检测器

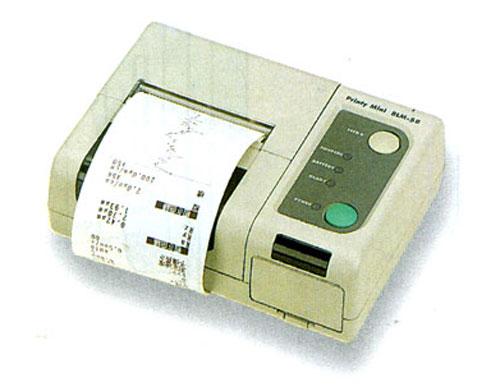

SJ打印机用于SJ-201
如果测量仪连接了专用的内置电池式掌中微型SJ打印机(选件),便可将已记录的轮廓打印输出。
• 可通过双向电源(AC适配器/电池)操作。
• 打印项目: 测量条件、计算结果、表面轮廓、负荷曲线(BAC)。
• 带有连接电缆和20卷打印纸。
178-420*
* 为区分交流电源电压,在货号后加上以下后缀(如:178-420A):
A适于120V,D适于220V,E适于240V

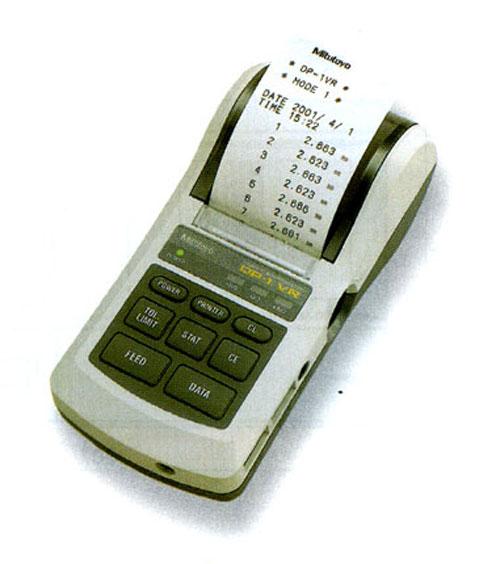

DP-1VR

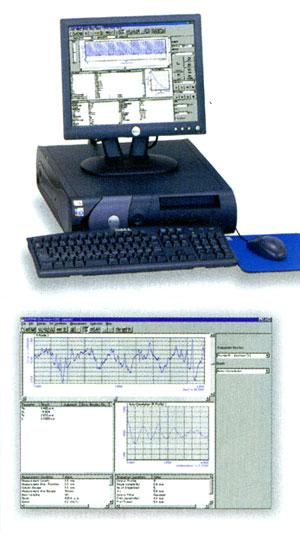

强大的数据管理功能可以将Surftest(表面粗糙度测量仪)SJ系列输出的Digimatic数据打印输出,包括绘制柱状图和D图表的各种统计分析,以及X-R控制图表的计算。此外,还配有可连接到PC的RS-232C的GO/NG判断输出。
264-504*
* 为区分交流电源电压,在货号后加上以下后缀(如:264-504-5A):
5A适于120V,-5D适于220V(欧洲),-5E适于240V(英国),-1K适于没有AC适配器时-1K不适于韩国,-5F适于240V(大洋洲)
电缆长度:936937(1m)
电缆长度: 965014(2m)评估能力:
符合工业标准:ISO 4287: 1997,ANSI/ASME B46,1-1995,JIS B0601 1994等等
评估轮廓:P(主轮廓),R(表面粗糙度轮廓),WC,WCA,WE WEA DIN4776 轮廓、E(包括残留轮廓 ),R -motif(粗糙度/波形motif)
评价参数:Ra,Rq,Rz(JIS), Ry,Ry(DIN),Rc,Rpi,Rp,Rpmax, Rvi,Rv,Rvmax,Rit,Rt,R3zi,R3z,R3y,S,Pc(Ppi),Sm,HSC,mr, 〥c ,
海拨参数,mrd,Rk,Rpk,Rvk,,Mr1,Mr2, a,q,a ,q,Sk,Ku,lo,Lr,A1,A2,Rx, R AR ,SR, SAR,NR,NCRX,CPM
Wte,Wx,W,AW,SW,SAW,NW
分析图表:ADC,BAC1,BAC2,功率谱、自相关、Walsh功率谱、 Walsh自相关、倾斜角分布、波峰分布、参数分布
滤波类型:2CR-75%, 2CR-50%,2CR-75%(相位校正)。2CR-50%(相位校正),高斯-50%(相位校正)
截止波长:
λc:0.025,0.08,0.25,0.8,2.5,8,25mm或任意值
fl:0.25,0.8,2.5,8mm或任意值
fh:0.25,0.8,2.5,8mm或任意值
基准长度(L):
0.025,0.08,0.25,0.8,2.5,8,25mm或任意值
数据补偿功能:倾斜补偿、R面(曲面)补偿、椭圆补偿、抛物线补偿、双曲线补偿、二次曲线自动补偿、多项式补偿、多项式自动补偿
数据删除功能
• 删除数据以避免超范围错误
• 在特定范围内删除数据以便重新计算
• 自动删除数据
记录倍率
垂直:100X-500,000X,水平:1X-10,000X
报告 生成功能
• 位图拼贴功能
• 多重数据布局功能
需要RS-232C电缆
12AAA208: 适用于SJ-201系列的RS-232C电缆
12AAA882: 适用于SJ-301系列的RS-232C电缆
驱动部/显示部

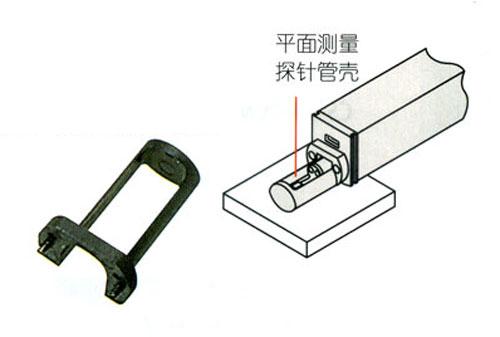

平面测量探针管壳
12AAA217
• SJ-301标准附件
• 此配件不适于横向移动驱动部

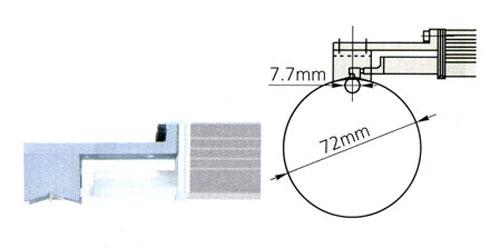

V型适配器
12AAE644
• SJ-201S/301S标准附件
• 横向移动驱动部专用

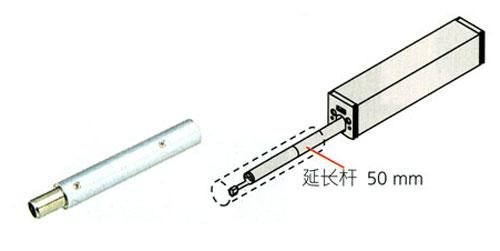

延长杆(50mm)
12AAA210
• 此配件不适于横向移动驱动部(注:仅用一根杆便可起到延长效果)

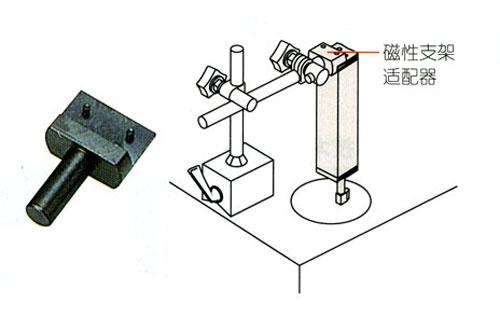

磁性支架适配器
12AAA221(ø8mm)
12AAA220(ø9.5mm)
延长电缆(1m)
12BAA303
(注:仅用一根杆便可起到延长效果)

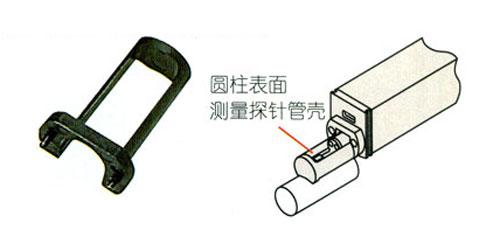

圆柱型表面测量探针管壳
12AAA218
• SJ-301标准附件
• 此配件不适于横向移动驱动部

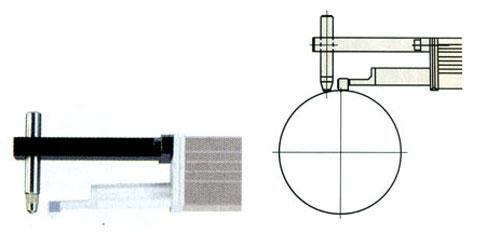

测头适配器
12AAE643
• SJ-201S/301S标准附件
• 横向移动驱动部专用
支撑底座
12AAA216
• SJ-301标准附件
• 此配件不适于横向移动驱动部

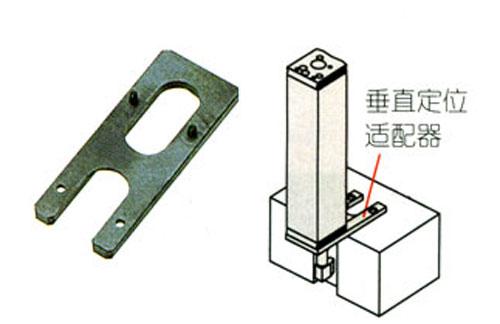

垂直定位适配器
12AAA219
• 此配件不适于横向移动驱动部

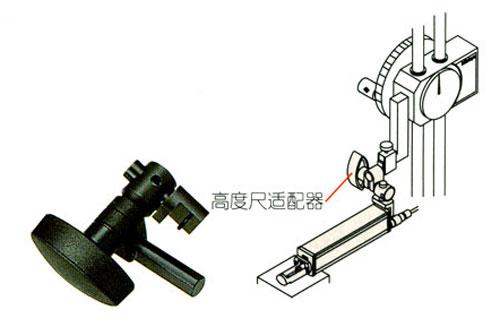

高度尺适配器
12AAA222(9mm×9mm)
12AAA233(1/4"×1/2")
安装辅助装置
简化多个同类型工件的测量设定工作,协助测量工件中难于接受的部分,从而提高测量效率。
固定附件:
V型辅助装置用于圆柱轴向测量
178-033
V型的宽度可根据圆柱直径调节,可方便对不同直径的圆柱进行轴向测量。
• 可调范围:ø5-150mm
固定附件:
磁性滑动型辅助装置
178-034
安装在底部边缘的磁铁可以自行进行测量,不用手扶。
固定附件:
用于内径测量的辅助装置
178-035
大大方便了圆柱块内壁表面等位置的测量。
• 适用直径:ø75-ø95mm
• 可进入深度:30-135mm
