Contracer Extreme(超级轮廓测量仪）218系列－CNC轮廓测量仪 首页 > 产品目录 > 精密测量 > 三丰量具 > 表面粗糙度测量仪/轮廓测量仪
CV-3000CNC/ CV-4000CNC
特点
• 高精度CNC轮廓/形状测量装置。
• X1，（Y）和Z2的驱动速度都高达200mm/s,确保实现高速定位，从而大大提高了多轮廓测量和多工件测量任务的速度。
• 带有ɑ轴的型号，可以通过电动旋转X1轴连续测量水平面和倾斜面。
• CV-4000CNC系列的驱动装置集成了Laser Hologage 检测器，可以在Z轴（垂直方向）的窄/宽范围内实现高精度和高分辨率测量。
• 带有Y轴的工作台的型号可以沿着Y轴进行多种工件定位，从而扩大了多工件测量范围。
• 可以通过同时控制X,Y两轴，对斜面进行测量。
• Z1轴检测器集成了防碰撞安全装置，当主机和工件或夹具碰撞时，检测器将自动停止。
• 提供易于操作的遥控箱，用户可以通过这两个操纵杆选择合适的轴进行移动。在按键上标有易于理解的图形显示轴的选择状态。
• 通过USB与数据处理/分析装置（选件）进行信息交换

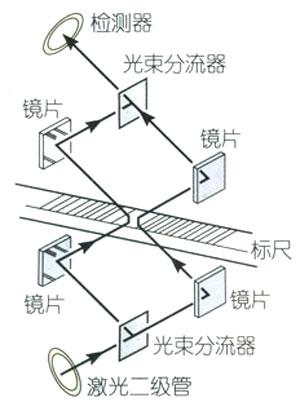

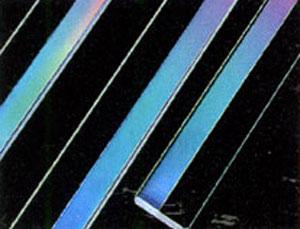

三丰公司具有创新意义的激光全息光栅尺技术，运用了衍射光干涉现象，达到了近似干涉仪级别的高精度，有效保证了全部测量范围50mm内高达0.05µm的分辨率。
技术参数
X1轴
测量范围：200mm
分辨率：0.05µm
测量方法：反射型光栅尺
驱动速度：最大200mm/s(CNC)
0-50mm/s(操纵杆)
测量速度：0.02-2mm/s
测量方向：向前/向后
直线度： 2µm/200mm
*当X轴在水平方向上
指示精度：±(1+4L/200)µm
(20°C时) *L为驱动长度(mm)
ɑ轴
倾斜角度：－45°至+10°
分辨率：0.000225°
旋转速度：1rpm
Z2轴（立柱）
垂直行程：300mm或500mm
分辨率：0.05µm
测量方法：反射型光栅尺
驱动速度： 最大200mm/s(CNC)
0-50mm/s(操纵杆)
Z1轴(检测器)
测量范围：±25mm
分辨率：0.2µm(CV-3100CNC),
0.05µm(CV-4000CNC)
测量方法：光栅尺(CV-3100CNC)
laser hologage(CV-40100CNC）
指示精度：±(2+14HI/100)µm(CV-3000CNC)
(20°C时) ±(0.8+l0.5HI/25)µm(CV-4000CNC)
*H为水平位置上的测量高度(mm)
探针上/下动作：弧形运动
探针方向：向上/向下
测力：30mN
跟踪角度：向上：77°、向下：70°
（根据表面粗糙度，使用标准单切面探针）
探针针尖 半径：25µm、硬质合金针尖
基座尺寸(W×H): 750×600mm
基座材料： 花岗岩
重量:240kg,250kg(高立柱类型）
电源：100－240VAC ±10%,50/60Hz
能耗：400W(仅限主机）软件选件
.jpg)

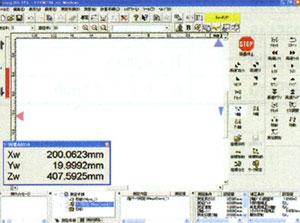

测量控制

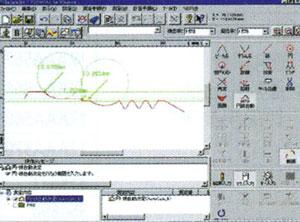

轮廓分析功能

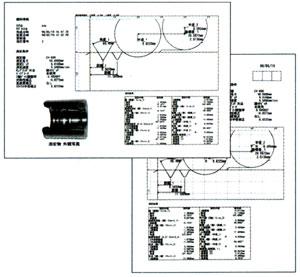

报告生成功能

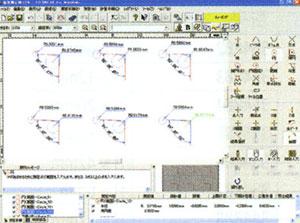

自动圆/线识别功能
图形合并功能
详见CNC Form Measuring Instrument Series(E4284)产品样本
性能参数
|
型号
|
CV-3000CNC
|
CV-3000CNC
|
CV-3000CNC
|
CV-3000CNC
|
|
货号（100V-120V）
|
218－521－1
|
218－522－1
|
218－523－1
|
218－524－1
|
|
货号（200V-240V）
|
218－521－2
|
218－522－2
|
218－523－2
|
218－524－2
|
|
X1轴测量范围
|
200mm
|
200mm
|
200mm
|
200mm
|
|
Z2轴垂直行程
|
300mm
|
300mm
|
300mm
|
300mm
|
|
Y轴工作台装置
|
－
|
－
|
已安装
|
已安装
|
|
ɑ轴装置
|
－
|
已安装
|
－
|
已安装
|
|
花岗岩基座尺寸（W×D）
|
750×600mm
|
750×600mm
|
750×600mm
|
750×600mm
|
|
尺寸（主机、W×D×H）
|
800×620×1000mm
|
800×620×1000mm
|
800×620×1000mm
|
800×620×1000mm
|
|
重量（主机）
|
240kg
|
240kg
|
240kg
|
240kg
|
|
型号
|
CV-3000CNC
|
CV-3000CNC
|
CV-3000CNC
|
CV-3000CNC
|
|
货号（100V-120V）
|
218－541－1
|
218－542－1
|
218－543－1
|
218－544－1
|
|
货号（200V-240V）
|
218－541－2
|
218－542－2
|
218－543－2
|
218－544－2
|
|
X1轴测量范围
|
200mm
|
200mm
|
200mm
|
200mm
|
|
Z2轴垂直行程
|
500mm
|
500mm
|
500mm
|
500mm
|
|
Y轴工作台装置
|
－
|
－
|
已安装
|
已安装
|
|
ɑ轴装置
|
－
|
已安装
|
－
|
已安装
|
|
花岗岩基座尺寸（W×D）
|
750×600mm
|
750×600mm
|
750×600mm
|
750×600mm
|
|
尺寸（主机、W×D×H）
|
800×620×1000mm
|
800×620×1000mm
|
800×620×1000mm
|
800×620×1000mm
|
|
重量（主机）
|
250kg
|
250kg
|
250kg
|
250kg
|
