自动测量选件适于CV-3100/CV-4100和CNC型号 首页 > 产品目录 > 精密测量 > 三丰量具 > 表面粗糙度测量仪/轮廓测量仪

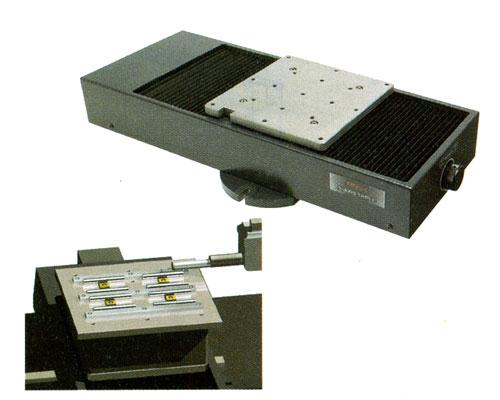

Y轴工作台*:178-097
适用于多点排列的工件及同一测量面上的多点的高效测量。
* 对于CNC型号,此装置为工厂设置附件。
行程范围
|
200mm
|
分辨率
|
0.05µm
|
定位精度
|
±3µm
|
驱动速度
|
最大80mm/s
|
最大负载
|
50kg
|
重量
|
28kg
|

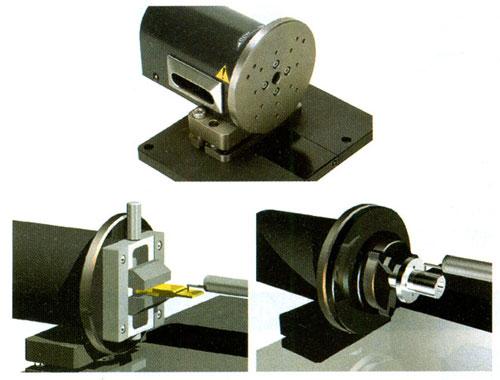

θ2轴旋转装置:178-078*
您可以测量圆柱形工件上的多个点,还可以自动测量其前侧及后侧。
* 将其直接安装在SV-3100基础上时,需要θ2轴安装台(12AAE718)。
斜面度调整角
|
±2°
|
最大负载
|
7kg
|
工作台尺寸
|
130×100mm
|
重量
|
3.5kg
|

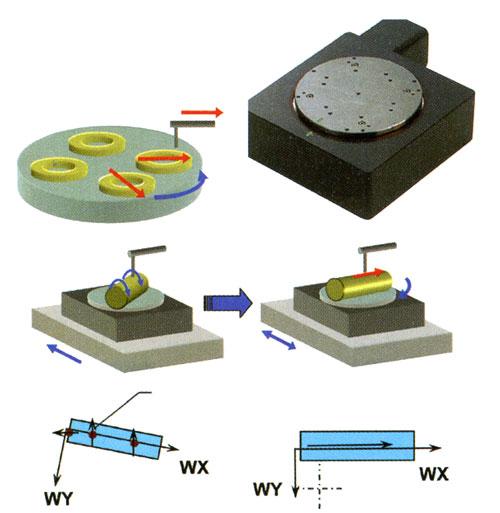

θ1轴旋转工作台:12AAD975*
适用于轴向/横向的高效测量。当测量一个圆柱形工件时,通过与Y轴工作台的组合使用,可自动进行平行调整。
*直接安装于SV-3100基座时需要θ1轴安装台(12AAE630)。
位移
|
360°
|
分辨率
|
0.004°
|
最大负载
|
12kg
|
旋转速度
|
最大10°/s
|
重量
|
7kg
|

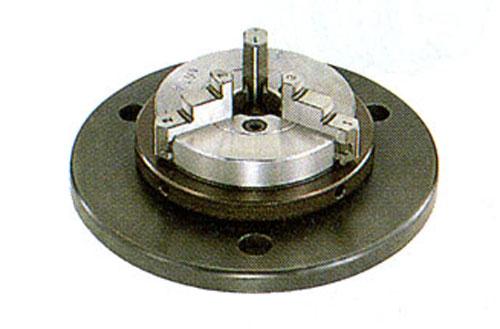

定心卡盘:211-032
此卡盘用于测量小型工件。可以通过滚花夹环锁紧工件。
保持范围
|
内置锁
|
0D:ø1-ø36mm
|
内置锁
|
ID:ø14-ø70m
|
|
外置锁
|
0D:ø1-ø75mm
|
|
尺寸
|
ø118×41mm
|
|
重量
|
1.2kg
|

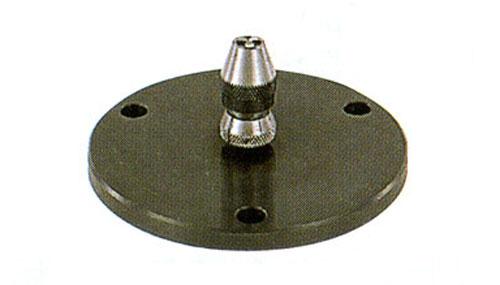

微型卡盘:211-031
此卡盘适用于紧锁那些不能用定心卡盘夹持的极小直径工件(小于ø1mm)。
保持范围
|
0D:ø0-ø1.5mm
|
尺寸
|
ø118×48.5mm
|
重量
|
0.6kg
|
CNC型号附件******组合范例
功能\选件
|
Y轴工作台
|
θ1轴工作台
|
θ2轴工作台
|
驱动装置转动功能
(专利申请中:日本) |
大型θ工作台
|
旋转型检测器支架 |
自动校正(注册专利:日本)
|
●
|
●
|
-
|
▲
|
-
|
-
|
多工件批次测量
|
▲
|
-
|
-
|
-
|
-
|
-
|
Y轴方向多工件测量
(在Y轴方向定位) |
●
|
-
|
-
|
-
|
-
|
-
|
在半径方向多工件测量
(在X,Y轴的旋转方向定位) |
▲
|
●
|
-
|
-
|
-
|
-
|
Z轴方向跟踪测量*
|
-
|
-
|
-
|
-
|
-
|
-
|
X轴方向斜面测量
|
▲
|
-
|
-
|
●
|
-
|
-
|
X轴方向斜孔内部测量
|
▲
|
-
|
-
|
●
|
-
|
-
|
圆柱多母线测量
|
▲
|
-
|
●
|
-
|
-
|
-
|
顶面和底面测量
|
▲
|
-
|
●
|
-
|
-
|
-
|
